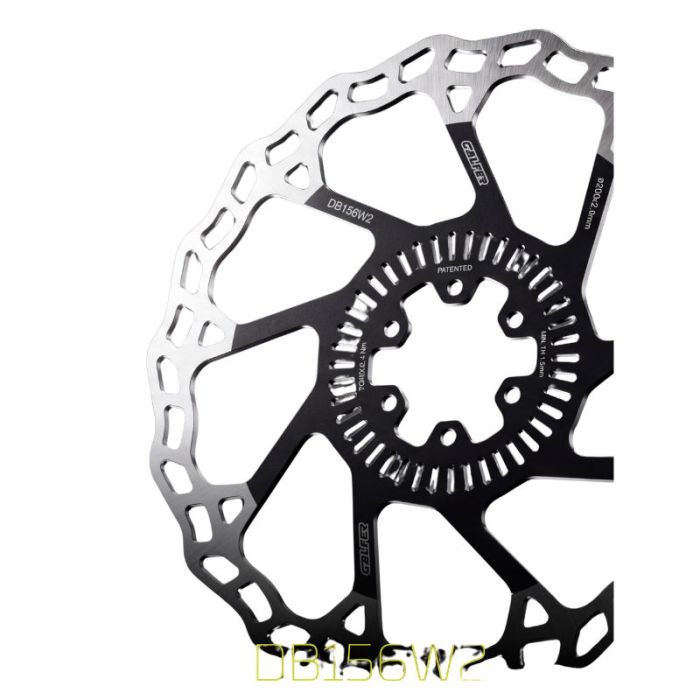

Disco Galfer Tone wheel 42 2mm 6 fori

Disco Galfer Tone wheel 42 2mm 6 fori

• Marca: Galfer
• Modello: Tone Wheel
• Numero di denti dell’anello fonico: 42
• Spessore del disco: 2 mm
• Sistema di fissaggio: 6 fori
• Anello fonico integrato nel disco
• Progettato per sistemi e-bike con sensore di velocità compatibile (es. Avinox Serie M2 / M2S)
• Consente di sostituire il disco originale con anello fonico esterno separato
• Rondelle di compensazione: standard DIN 125A-M3, da utilizzare se necessarie
• Verifica del funzionamento del sensore e del sistema e-bike obbligatoria dopo il montaggio
• Compatibilità da verificare in base al modello di bicicletta e al sistema di rilevamento della velocità

Istruzioni di montaggio:

1. Rimuovere la ruota dalla bicicletta seguendo le istruzioni del produttore della bicicletta.
2. Rimuovere il disco freno originale e l’anello fonico esterno dalla ruota
3. MISURARE LO SPESSORE DELL’ANELLO FONICO Utilizzando un calibro, misurare con precisione lo spessore dell’anello fonico esterno originale (Nota di calcolo Lo spessore della rondella necessaria compensa lo spessore dell’anello fonico esterno rimosso rispetto all’anello integrato all’interno del disco Galfer)
4. Rimuovere il sensore di velocità dal telaio
5. REGOLARE LA POSIZIONE DEL SENSORE Una volta misurato lo spessore dell’anello fonico originale, aggiungere una o due rondelle dietro il gruppo sensore, a seconda dello spessore misurato (rondelle standard DIN125A-M3). Le rondelle devono compensare lo spessore dell’anello fonico rimosso. Questo garantisce che il sensore rimanga correttamente posizionato e mantenga la distanza richiesta dall’anello fonico integrato all’interno del disco Galfer.
6. Reinstallare il sensore sul telaio e montare il disco freno Galfer seguendo la procedura di installazione raccomandata. Assicurarsi che tutti i componenti siano correttamente serrati e che il sensore sia posizionato in modo sicuro.
7. Prima di partire, testare il sistema con la bicicletta su un cavalletto da lavoro. Verificare che il sensore di velocità rilevi correttamente l’anello fonico integrato e che il sistema e-bike funzioni normalmente. Successivamente, eseguire un test a bassa velocità all’aperto in una zona sicura. Confermare che il sensore e il sistema e-bike continuino a funzionare correttamente prima dell’uso normale.

Now you are able to Brake like a Pro
